Революція нанозондування: як алмаз відкриває нову еру розуміння матеріалів
У світі, де нанотехнології швидко змінюють обличчя науки і технологій, потреба в інструментах, які дозволяють нам вивчати матерію на атомному рівні, стає дедалі гострішою. Традиційні методи зондування часто недостатньо точні або чутливі для вивчення динамічних процесів, що відбуваються на нанорозмірі. Однак, як показало нещодавнє відкриття, діамант, цей символ вічної цінності, може бути ключем до вирішення цієї проблеми.
Кілька років тому я був глибоко розчарований обмеженнями існуючих методів зондування. Довелося задовольнятися непрямими вимірюваннями, які не давали повної картини процесів, що відбувалися. Тоді я почав цікавитися новими напрямками в матеріалознавстві і натрапив на дослідження про використання алмазу як зонда. Ідея здавалася неймовірною – як цей твердий і, здавалося б, інертний матеріал можна використовувати для вивчення динаміки електричних полів на нанорозмірі?
Однак, як виявилося, вся справа в дефектах решітки, відомих як центри вакансій азоту (NV). Ці дефекти, які виникають, коли атом вуглецю в алмазі замінюється атомом азоту, мають унікальні оптичні та спінові властивості. Прикладення електричного поля до NV-центрованого алмазу змінює його показник заломлення, явище, відоме як електрооптичний (ЕО) ефект. Цей ефект, який раніше не був помічений у чистому алмазі, відкриває неймовірні можливості сприйняття.
Алмазний зонд: симбіоз атомної точності та надшвидкої швидкості

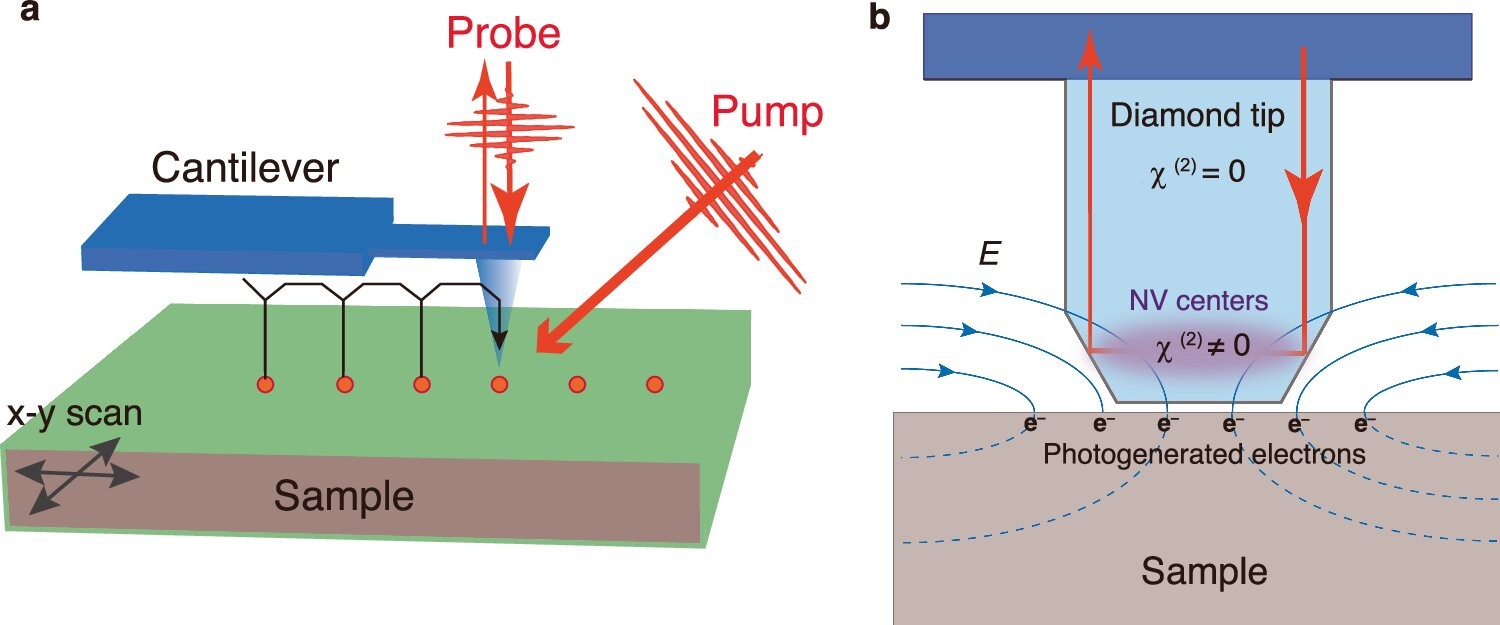

Нове дослідження, опубліковане в Nature Communications, стало справжнім проривом. Вчені з Університету Цукуби успішно поєднали надшвидкий ЕО-ефект алмазних NV-центрів з атомно-силовою мікроскопією (АСМ). Результатом є просторово-часовий мікроскоп, здатний вимірювати локальну динаміку електричного поля з фемтосекундною тимчасовою та нанометровою просторовою роздільною здатністю.
Що це означає на практиці? Уявіть собі, що ви можете спостерігати за зміною електричного поля в реальному часі на відстані кількох атомів. Це відкриває двері для розуміння фундаментальних процесів, що відбуваються в матеріалах, таких як:
- Переказ заряду: Вивчення того, як електрони рухаються поверхнею матеріалу, що має вирішальне значення для розробки нових електронних пристроїв.
- Поверхневі реакції: Спостереження за тим, як молекули взаємодіють із поверхнею матеріалу, що важливо для каталізу та зондування.
- Динаміка решітки: Дослідження коливань атомів у матеріалі, що може допомогти у розробці нових матеріалів із бажаними властивостями.
Диселенід вольфраму: перший об’єкт зондування
Своїм першим зондом вчені вибрали диселенід вольфраму (WSe₂), двовимірний шаруватий матеріал. Результати показують, що алмазний зонд здатний виявляти електричні поля поблизу поверхні WSe₂ з тимчасовою та просторовою роздільною здатністю, кращою за 100 фс і 500 нм. Це неймовірний результат, який демонструє потенціал цієї технології.
Ключове повідомлення: поєднання унікальних властивостей алмазу з передовими методами мікроскопії відкриває нову еру розуміння матеріалів на нанорозмірі.
Переваги алмазного зонда: більше, ніж просто електричне поле
Але потенціал алмазного зонда не обмежується лише вимірюванням електричних полів. Завдяки чутливості NV-центрів до спінових станів і теплових флуктуацій цей зонд має здатність не тільки досліджувати електричні поля, але й проводити нанорозмірні магнітні та теплові зондування.
- Магнітне зондування: Вивчення локальних магнітних полів, що важливо для розробки нових магнітних матеріалів і пристроїв.
- Термічний датчик: Вимірювання локальних температурних градієнтів, що важливо для розуміння процесів теплопередачі на нанорозмірі.
Мої думки та перспективи
Я глибоко вражений цим відкриттям. Це демонструє, що навіть найвідоміші матеріали можуть приховувати несподівані властивості, які можна використовувати для вирішення складних наукових і технологічних завдань.
- Outlook for Electronics: Алмазні зонди можуть стати незамінним інструментом для розробки нових електронних пристроїв, таких як транзистори, сенсори та сонячні елементи.
- Розробка нових матеріалів: Вони можуть допомогти створити нові матеріали з бажаними властивостями, такі як надпровідники, напівпровідники та феромагнетики.
- Медичні застосування: Алмазні зонди можна використовувати для діагностики та лікування захворювань на клітинному рівні.
Особистий досвід: я впевнений, що алмазні зонди стануть одним із найважливіших інструментів в арсеналі сучасних вчених та інженерів.
Проблеми та виклики
Незважаючи на свій величезний потенціал, технологія алмазного зонду все ще перебуває на ранніх стадіях розвитку. Є певні проблеми та виклики, які необхідно вирішити:
- Ціна: Вирощування алмазів з контрольованою кількістю NV-центрів є дорогим процесом.
- Чутливість: Алмазні зонди ще недостатньо чутливі для вимірювання слабких електричних полів.
- Складність: Використання алмазних зондів вимагає спеціальних знань і обладнання.
Висновок: майбутнє наносенсору
Підсумовуючи, відкриття алмазних зондів являє собою справжній прорив у галузі нанозондування. Це потужний інструмент, який відкриває нові можливості для розуміння та контролю матерії на атомарному рівні. Незважаючи на існуючі проблеми та виклики, я впевнений, що ця технологія буде розвиватися та знаходити ширше застосування в науці та техніці.
- Моя порада: Слідкуйте за цією сферою, оскільки вона обіцяє стати одним із найцікавіших подій у сучасній науці. Я особисто планую брати активну участь у дослідженнях, пов’язаних з алмазними зондами, і сподіваюся зробити свій внесок у розвиток цієї багатообіцяючої технології.*
Я переконаний, що майбутнє наносенсорів — за алмазами.
